DAC-12100 : Kostengünstiger, schneller 12-Bit-D/A-Wandler für hochzuverlässige Militär- und Luft-/Raumfahrt-Anwendungen

  • DAC-12100 : Kostengünstiger, schneller 12-Bit-D/A-Wandler für hochzuverlässige Militär- und Luft-/Raumfahrt-AnwendungenOktober 11, 2011

  • Data Sheet : DAC-12100

  • Request Information : DAC-12100

DATEL kündigt die DAC-12100-Serie stromsparender 12-Bit-D/A-Wandler mit Stromausgang an, die TTL/CMOS-kompatible Eingänge besitzen. Mit einer Wandlungsrate von 100 MHz eignen sich diese schnellen DACs für alle geschwindigkeitskritischen Anwendungen wie Radar, Signal-Rekonstruktion, Signalgeneratoren und Kommunikationsausrüstung.

Mit einer äußerst niedrigen Störimpuls-Charakteristik von 3 pV-s – im Vergleich zur Industrienorm von 100 pV-s – generiert die DAC-12100-Serie nur sehr wenig Schaltungsrauschen. Die komplementären Stromausgänge von 0 bis -20,48 mA können 50--Lasten direkt ansteuern. Die dynamische Performance (in Bezug auf Nyquist bei fOUT = 2,02 MHz) bietet einen verzerrungsfreien Dynamikbereich (SFDR –Spurious Free Dynamic Range) von -85 dB.

Der Wandler verwendet ein R/2R-Widerstandsnetzwerk und eine segmentierte Schaltstrom-Zellenanordnung, um die Störimpulsenergie zu verringern. Durch Lasertrimming des Widerstandsnetzwerks wird gewährleistet, dass er 12-Bit-Linearität im Bereich 0,5 LSB über den Verlauf der Übertragungskennlinie erzielt.

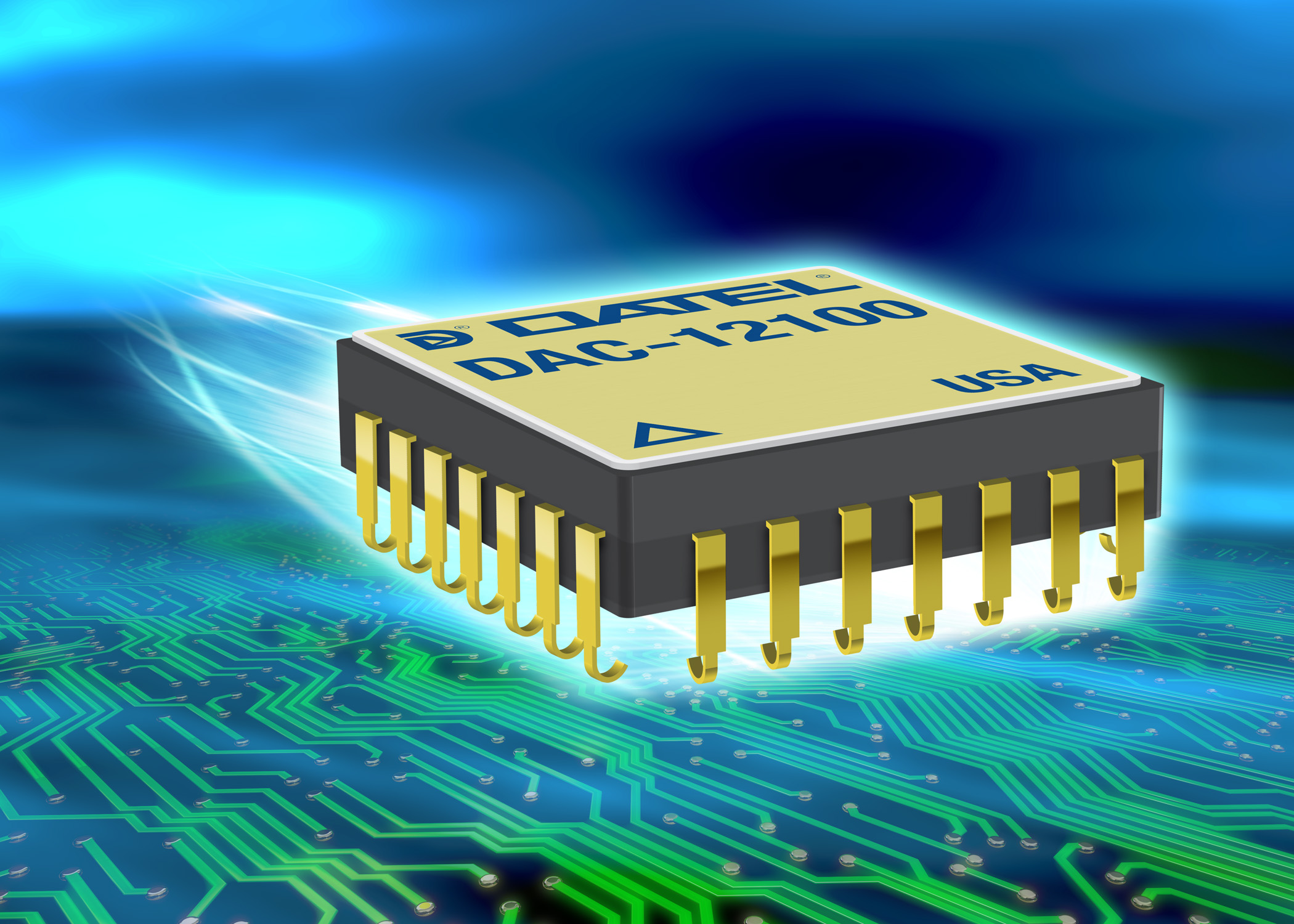

Der DAC-12100 wird im hermetisch verschlossenen 28-Pin-CLCC-Gehäuse mit lotgetauchten Anschlüssen und den Abmessungen 11,43 mm x 11,43 mm ausgeliefert. Der hochzuverlässige Wandler wurde für raue Applikations-umgebungen entwickelt, vor allem für Militär- und Avionik-Plattformen. Er arbeitet im erweiterten Temperaturbereich von -55 bis +125 °C und erfüllt alle Anforderungen nach MIL-PRF-38534.
