SHM-14 : Der weltweit schnellste 14-bit-Sample-and-Hold-Verstärker in Stand-Alone-Ausführung erfasst einen Datenwert binnen 35 ns mit einer Genauigkeit von 0,003%
Dezember 8, 2011
DATEL kündigte heute die Verfügbarkeit eines neuen Ultra-High-Speed-Bausteins an. Es handelt sich dabei um einen linearen Sample-and-Hold-Verstärker mit 14 Bit Auflösung, der für extrem schnelle Applikationen im Bereich der Datenakquisition konzipiert ist. Mit einer vollen Leistungsbandbreite von 70 MHz und einer Kleinsignal-Bandbreite von 250 MHz erledigt der SHM-14 Datenakquisitionen mit 12 beziehungsweise 14 Bit Breite innerhalb von 25 ns ±0,012% beziehungsweise 35 ns ±0,003%. Dieses hochgenaue Low-Power-Bauteil weist einen Aperture-Jitter (etwa: Aperturzeitschwankung; das sind die internen Zeitschwankungen – Jitter – beim Übergang von Abtast- auf den Haltezustand in einem Sample-and-Hold-Verstärker) von unter 1 ps sowie ein sehr geringes effektives Ausgangsrauschen von 65 µV auf. Die Ausgangslinearität liegt im Bereich ±0,0012%. Die digitalen Sample-and-Hold-Eingänge sind differenziell ausgeführt und zu allen Logikfamilien inklusive TTL, CMOS und ECL kompatibel.

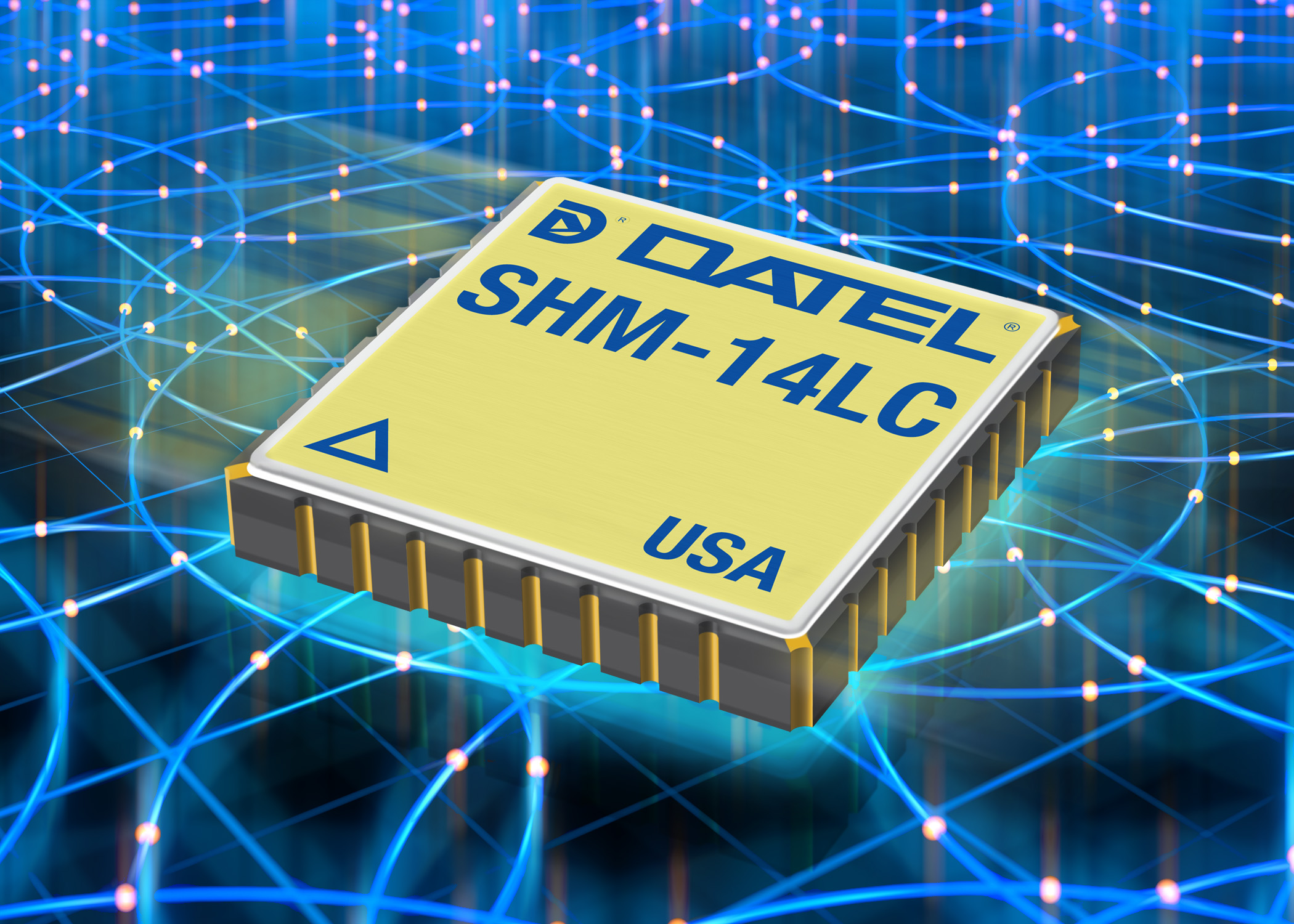

Der in einem hermetisch dichten 16poligen Keramik-Gehäuse des Typs LCC mit den Abmessungen 10,67 mm x 10,67 mm x 1,65 mm untergebrachte SHM-14 arbeitet zuverlässig über den gesamten MIL-Temperaturbereich von -55 bis +125 °C hinweg. Datel liefert den Baustein je nach Kundenwunsch entweder als RoHS-Version oder auch in einer Variante, die nicht den RoHS-Spezifikationen entspricht.
Der SHM-14 wird an einer Gleichspannung von ±5 V betrieben und nimmt lediglich 275 mW auf. Zu den typischen Anwendungen dieses Bausteins zählen Radaranwendungen, mehrkanalige Datenakquisitionssysteme, Spektrumanalysatoren, Applikationen im Bereich des direkten ZF-Samplings sowie korrelierte Doppel-Sampler für CCD-Detektoren.
Der SHM-14 wird in einer gemäß MIL-PRF-38534 zertifizierten Fertigungsstätte hergestellt.
